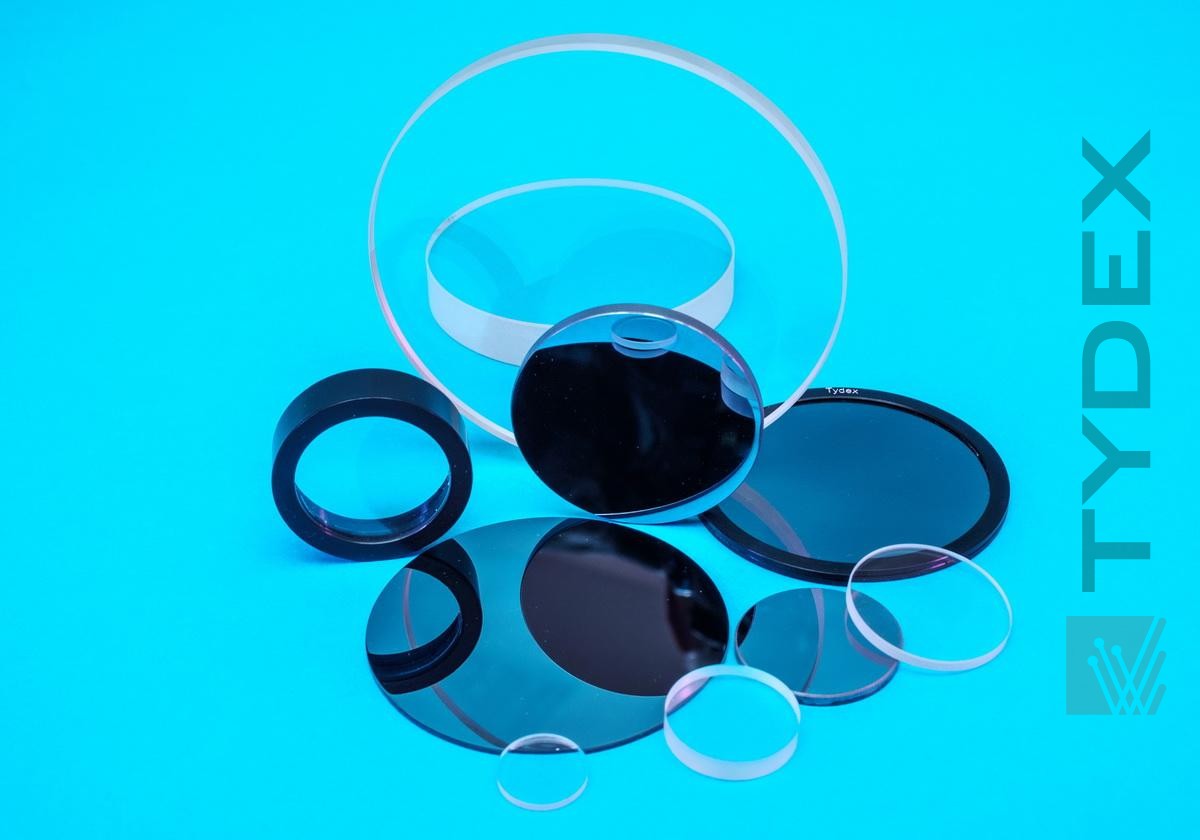

Мы предлагаем окна для ТГц применений, изготовленные из кристаллических и полимерных материалов.
1. Кристаллы
1.1 HRFZ-Si окна
Общая спецификация:
Материал
| HRFZ-Si
| Тип детали
| плоско-параллельное окно
| | Диаметр, мм | до 150 | Допуск на диаметр, мм
| +0.0 /-0.1 | | Допуск на толщин, мм | +/0.1 | | Чистая апертура, % | >=90
| Параллелизм, угл. мин.
| 3 | | Качество поверхности (двухстороняя полировка), scr/dig | 60/40
| | Точность поверхности, mm | +/-0.01 отклонение от идеальной поверхности
| Покрытие
| просветляющие покрытия по запросу
|
| |
HRFZ-Si окна следующих размеров поставляются со склада:
| No. | Диаметр | Толщина, мм | | мм | дюймы | | 1 | 25.4 | 1.0 | 1.0 | | 2 | 38.1 | 1.5 | 1.0 | | 3 | 50.8 | 2.0 | 1.0 | 4
| 76.2
| 3.0
| 1.0
| | 5 | 101.6
| 4.0 | 1.0
|
|
Возможно изготовление по спецификации заказчика.
Готовые ТГц окна различных размеров поставляются со склада в течение 1-ой недели.
Проверить их наличие можно на Складе оптики.
Для получения котировки заполните, пожалуйста, Форму запроса.
1.2 Окна из кристаллического кварца и сапфира ТГц категории
Общая спецификация:
| Материал | Кристаллический кварц (z-срез)
и сапфир ТГц категории
| Тип
| плоско-параллельное окно
| | Допуск на размеры, мм | +/-0.1 | | Чистая апертура, % | >=90
| | Параллелизм, угл. мин | 5
| | Качество поверхности (двухсторонняя полировка), scr/dig | 60/40 | | Точность поверхности, мм | +/-0.01 отклонение от идеальной поверхности
| Покрытие
| просветляющие покрытия по запросу |
| |
Окна из кристаллического кварца следующих размеров поставляются со склада:
| No. | Диаметр | Толщина, мм | | мм | дюймы | | 1 | 25.4 | 1.0 | 1.0, 2.0 и 3.0
| | 2 | 38.1 | 1.5 | 1.0, 2.0 и 3.0 | | 3 | 50.8 | 2.0 | 1.0, 2.0 и 3.0 |
|
Возможно изготовление окон по спецификации заказчика.
Со склада достпупны кристаллы кристалического кварца ТГц категории следующих размеров:
- для кристаллов, выращенных вдоль оси Z: X >=100 мм, Y>=150 мм and Z до 35 мм;
- для кристаллов, выращенных вдоль оси X: X до 30 мм, Y>=100 мм и Z>=125 мм.
Окна из сапфира ТГц категории изготавливаются по спецификации заказчика.
Готовые ТГц окна различных размеров поставляются со склада в течение 1-ой недели.
Проверить их наличие можно на Складе оптики.
Для получения котировки заполните, пожалуйста, Форму запроса.
2. Полимеры
TPX и HDPE
Общая спецификация:
| Материал | TPX и HDPE | Тип детали
| плоско-параллельное окно, клиновидное окно (клин 6 мрад)
| | Диаметр, мм | до 100 | | Допуск на размеры,1мм | + /-0.25 | | Чистая апертура, % |
>=90
|
| Качество поверхности |
двухсторонняя полировка: 80/50 scr/dig |
| мелкая шлифовка (только HDPE) |
| Шероховатость поверхности |
Rz 0.025 (TPX) |
| Rz 0.05 (полирован. HDPE) |
| Rz 0.01 (мелкошлифован. HDPE) |
| Точность поверхности, мм | +/-0.01 отклонение от идеальной поверхности |
| |
2.1 TPX Окна
Окна следующих размеров поставляются со склада:
| No. | Диаметр | Толщина, мм | | мм | дюймы | | 1 | 25.4 | 1.0 | 2.0 | | 2 | 38.1 | 1.5
| 3.0
| | 3 | 50.8 | 2.0 | 3.5
|
|
Возможно изготовление по спецификации заказчика.
Максимальная толщина материала, имеющегося на складе, - 30 мм.
Готовые ТГц окна различных размеров поставляются со склада в течение 1-ой недели.
Проверить их наличие можно на Складе оптики.
Для получения котировки заполните, пожалуйста, Форму запроса.
2.2 HDPE окна
Окна следующих размеров поставляются со склада:
| No. | Диаметр | Толщина, мм | | мм | дюйм | | 1 | 25.4 | 1.0 | 2.0 | | 2 | 38.1 | 1.5 | 3.0
| | 3 | 50.8 | 2.0 | 4.0
|
|
Возможно изготовление по спецификации заказчика.
Готовые ТГц окна различных размеров поставляются со склада в течение 1-ой недели.
Проверить их наличие можно на
Складе оптики.
Для получения котировки заполните, пожалуйста,
Форму запроса.
