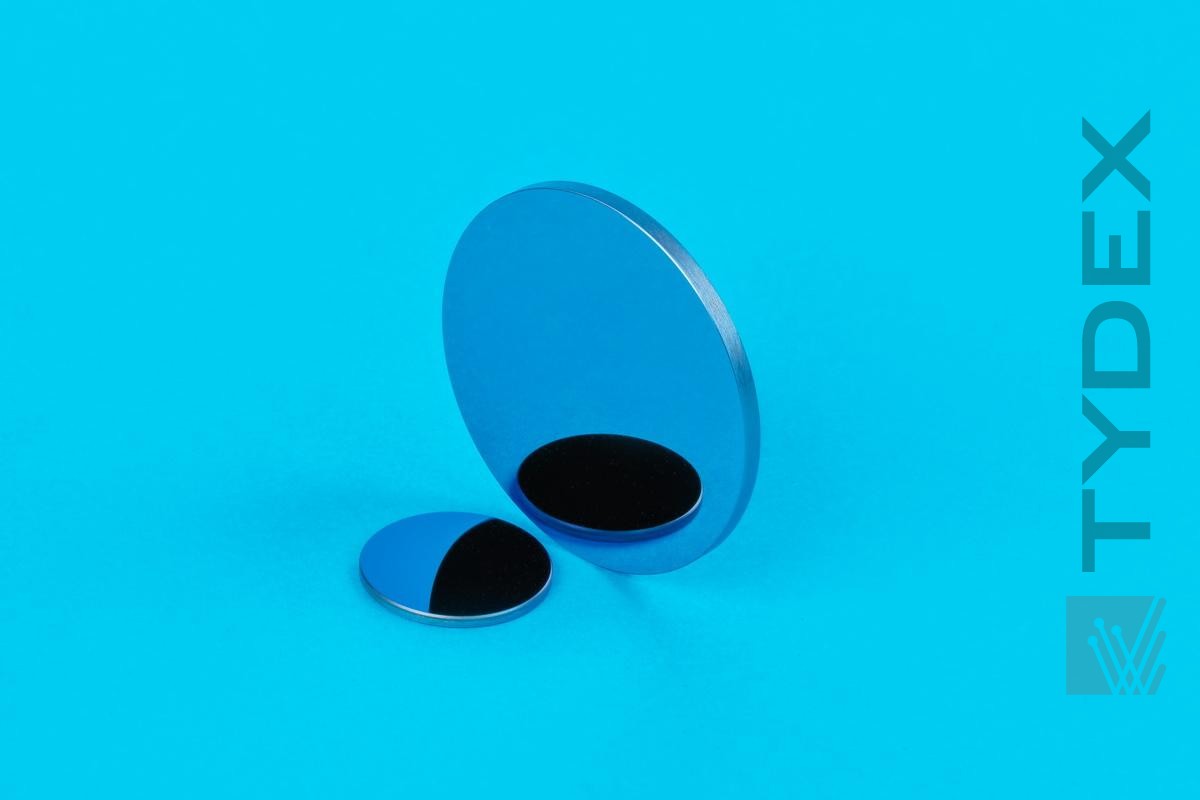

Мы предлагаем ТГц лучеделители двух типов:

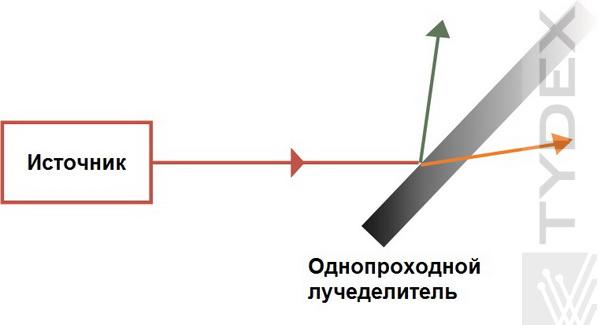

- однопроходные лучеделители. Они используются в оптических схемах, где излучение проходит через делитель один раз;

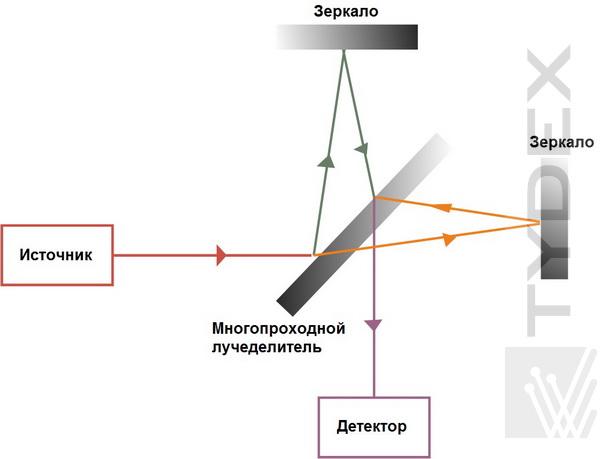

- многопроходные лучеделители для интерферометров. Такой делитель предназначен для многократного прохождения луча.
Материал для ТГц лучеделителей - высокоомный кремний, полученный методом зонной плавки (HRFZ-Si). Такие лучеделители обеспечивают соотношение пропускание/отражение ~ 54/46 (%) в широком диапазоне длин волн.
Спектры пропускания и отражения приведены ниже.

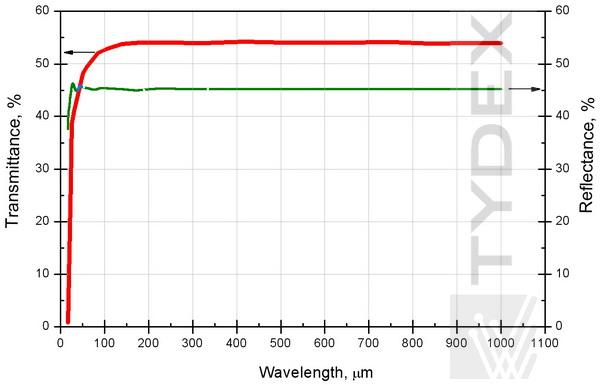

Рис.1. Пропускание и отражение высокомного кремния (толщина образца 5 мм).
1. Однопроходный ТГц лучеделитель
Спецификация однопроходного ТГц лучеделителя аналогична спецификации окна из высокоомного кремния. Фактически плоско-параллельное окно из HRFZ-Si является обычным лучеделителем.
Обычная спецификация:
| Материал | HRFZ-Si
| Тип
| плоско-параллельное окно
| Диаметр, мм
| до 150 | Допуск на диаметр, мм
| +0.0 /-0.1 | Допуск на толщину, мм
| +/0.1 | | Чистая апертура, % | >=90
| Параллелизм, угл. мин
| 3 | | Качество поверхности (двухсторонняя полировка), scr/dig | 60/40
| | Точность поверхности, мм | +/-0.01 отклонение от идеальной плоскости
|
|
|
На складе всегда в наличии готовые лучеделители различных размеров, которые поставляются в течение 1-ой недели.
Возможно изготовление лучеделителей по спецификации заказчика.
Для получения котировки заполните, пожалуйста, Форму запроса.
2. Многопроходный ТГц лучеделитель
В отличие от однопроходного лучеделителя многопроходный лучеделитель должен быть изготовлен с очень высокой точностью.
Общая спецификация:
| Материал | HRFZ-Si
| Тип
| плоско-параллельное окно | Диаметр, мм
| до 150 | Допуск на диаметр, мм
| +0.0 /-0.1 | Допуск на толщину, мм
| +/-0.01 | | Чистая аппертура, % | >=90
| Параллелизм, угл. сек.
| 5
| | Качество поверхности (двухсторонняя полировка), scr/dig | 60/40
| Точность поверхности, λ@633 нм
| 1
|
|
|
Многопроходные ТГц лучеделители следующих размеров поставляются со склада:
| № |
Диаметр |
Толщина |
| мм |
мм |
| 1 |
40x30 |
3.5 |
| 2 |
50.8 |
3.5 | |
Проверить их наличие можно на Складе оптики.
Возможно изготовление ТГц лучеделителей по спецификации заказчика.
Для получения котировки заполните Форму запроса.
