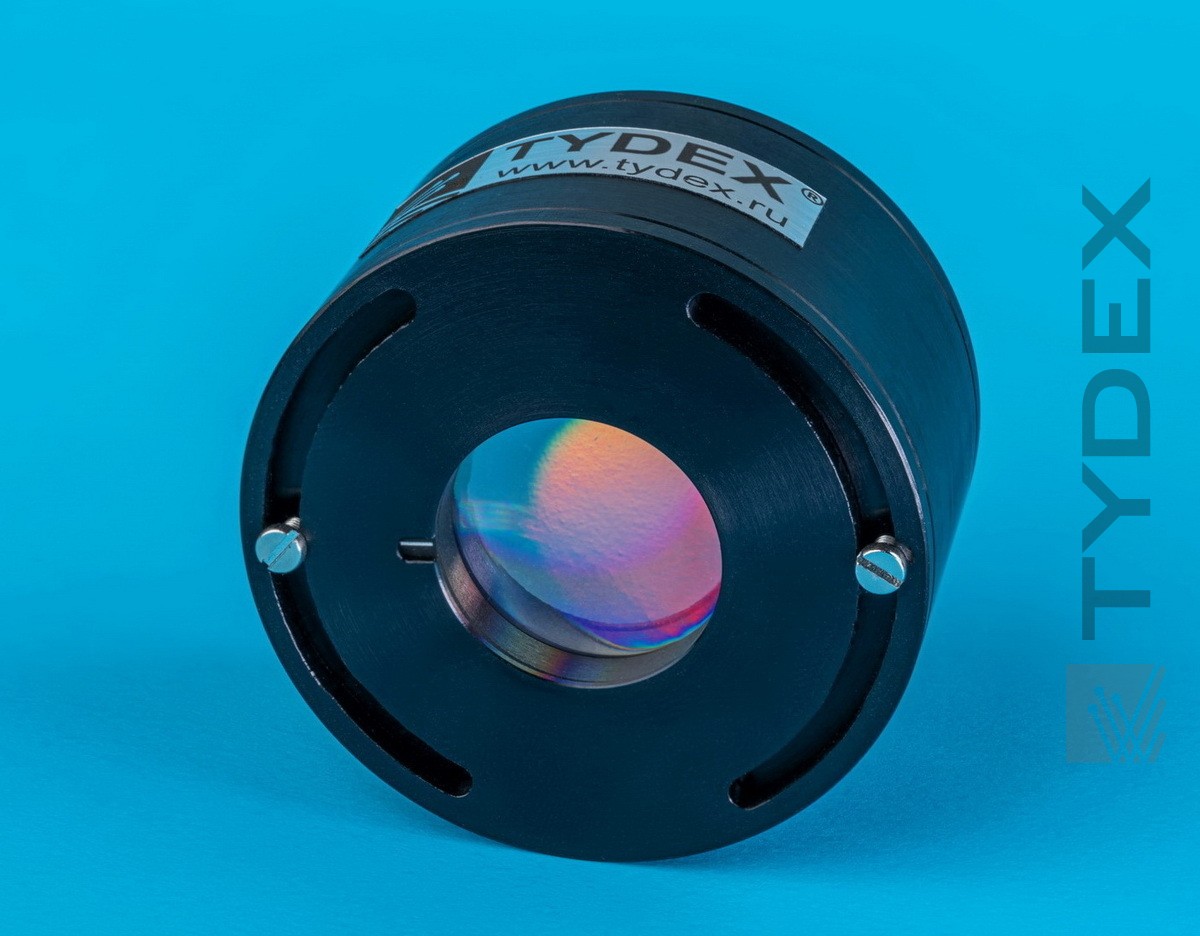

ТГц изолятор

Скачать статью "ТГц изолятор" (PDF, 384 KB)

Изолятор ТГц излучения — это невзаимное устройство, которое пропускает излучение только в одном направлении. Мы разработали широкополосный ТГц изолятор на основе магнитооптической среды, которая не требует использования внешнего магнитного поля.

Терагерцовый изолятор состоит из двух специально ориентированных ТГц поляризаторов и магнито-оптической среды, которая вращает плоскость поляризации на 45° в широком диапазоне частот. Устройство действует следующим образом: ТГц излучение, проходя через первый входной поляризатор, преобразуется в линейно-поляризованное. Затем излучение проходит через намагниченный гексаферрит бария-алюминия, и за счет эффекта Фарадея происходит вращение угла плоскости поляризации на 45°. Далее ТГц излучение проходит через выходной поляризатор, ориентированный под 45° относительно входного поляризатора так, чтобы направление поляризации на выходе из гексаферрита совпадало с направлением оси выходного поляризатора. При этом при прохождении ТГц излучения в обратном направлении также происходит вращение угла плоскости поляризации на 45°, и ТГц излучение становится поляризованным в ортогональном направлении к оси входного поляризатора. Так достигается блокировка распространения ТГц излучения в обратном направлении.

Общая спецификация:

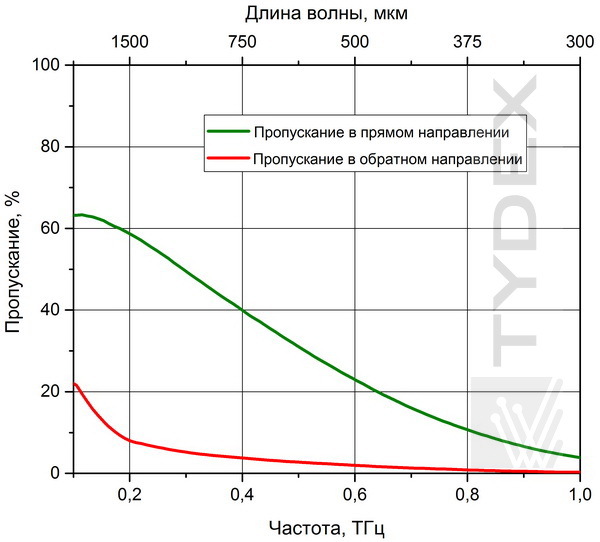

Рис. 1.Спектр амплитудного пропускания в прямом и обратном направлении.

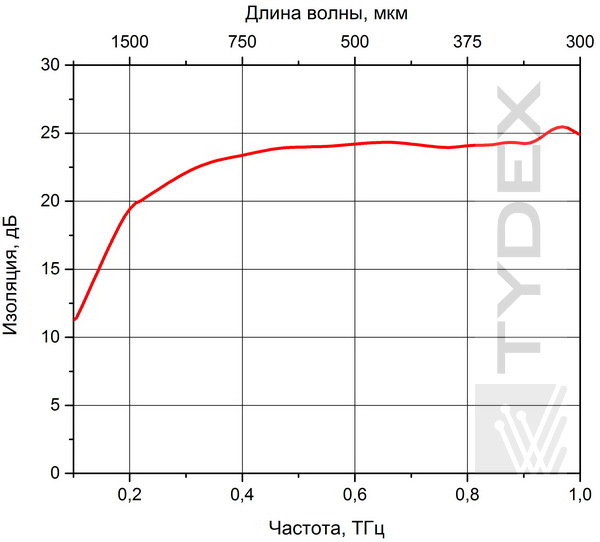

Рис. 2. Спектр изоляции.

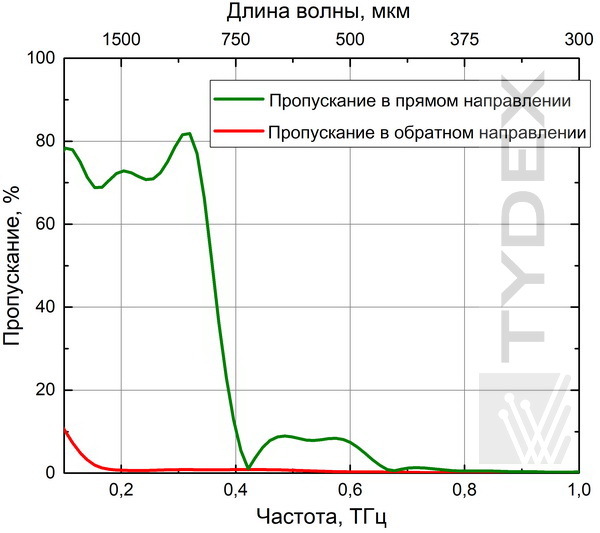

Рис. 3. Спектр амплитудного пропускания в прямом и обратном направлении (изолятор с антиотражающим покрытием)

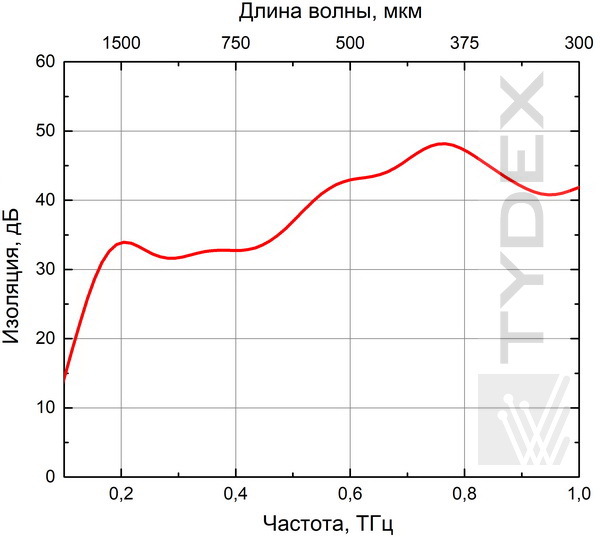

Рис. 4. Спектр изоляции (изолятор с антиотражающим покрытием)

ТГц изолятор подходит для защиты источников ТГц излучения, чувствительных к воздействию переотраженного назад излучения. Также, ТГц изолятор позволяет снизить уровень шумов и обеспечить оптическую развязку за счет блокировки излучения, распространяющегося назад.

Для получения котировки заполните, пожалуйста, форму запроса.
